30109 - 60 Развальцовочная резьбовая втулка (бонка) по ОСТ 4Г 0.822.003, сквозная, из оцинкованной стали (ЮПИЯ.713361.002 / БА8.226.314)

Бонка (втулка) развальцовываемая, резьбовая, проходная (сквозная). Она же втулка БА, втулка ЮПИЯ по отраслевому стандарту СССР - ОСТ 4Г 0.822.001-009.

Пять типов материалов (из отраслевого стандарта ОСТ 4Г 0.822.003):
БА8.226.313 (ЮПИЯ.713361.001) - нержавеющая сталь,
БА8.226.314 (ЮПИЯ.713361.002) - сталь с оцинкованным покрытием,
БА8.226.315 (ЮПИЯ.713361.003) - сталь с кадмированным покрытием,
БА8.226.316 (ЮПИЯ.713361.004) - латунь пассивированная,
БА8.226.317 (ЮПИЯ.713361.005) - латунь никелированная.

ЮПИЯ - новые втулки вместо втулок БА:
Цитата из ОСТ СССР (последние правки в ОСТ были сделаны 01.01.1995г.)*:

Втулки, обозначенные индексом "БА", в новых разработках не применять, взамен применять втулки с обозначенные индексом "ЮПИЯ".  (см. ниже таблицу соответствия)

*Отраслевой стандарт ОСТ 4Г 0.822.001-009 от 1983г,
проверен в 1991 г.
срок действия ограничения ОСТ снят в 01.01.1995 г.

Каталог: развальцовочная гайка (втулка , бонка) 30109Каталог Втулок БА 8.226 по ОСТ 4Г 0.822.003 Артикул 30109 (PDF)

Таблица соответствий и расшифровок артикулов в ОСТ 4Г 0.822




Описание:
Крепеж 30109 (ОСТ 4Г 0.822.003, втулки БА 8.226)
Материалы:
xxx материал бонки
313 - нержавеющая сталь
314 - углеродистая сталь оцинкованная
315 - углеродистая сталь кадмированная
316 - латунь пассивированная
317 - латунь никелированная
Количество в упаковке:
указано в ячейках таблицы (см. ниже).
Цвет обозначает:
100  –   товар есть на складе.
100  –   товар есть на складе в кол-ве 1-3 упаковки.
100  –   отгрузка со склада в Москве в течение 3-4 недель после оплаты.
Eсли Вы заинтересованы в постоянных покупках поинформируйте наш отдел продаж.

Чтобы узнать цену и перейти на страницу товара, наведите курсор на ячейку в таблице или кликните в ячейке по количеству в упаковке

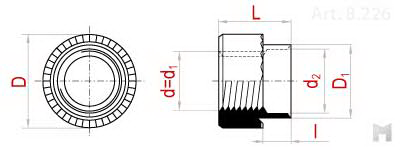

Размеры элементов крепежа 30109 :
М2 d2 D D1 I L 314
БА8.226.314-00 2,2 5,0 3,0 1,0
 3,8
1000
БА8.226.314-01  1,2 1000
БА8.226.314-02  1,6 1000
БА8.226.314-03  2,0 1000
БА8.226.314-04  2,5 4,0
1000
М2,5
БА8.226.314-05 3 6,0 3,8 1,0
 4,2
500
БА8.226.314-06  1,2 500
БА8.226.314-07  1,6 500
БА8.226.314-08  2,0 500
БА8.226.314-09  2,5 4,5
500
М3
БА8.226.314-10 3,6 7,0 4,5 1,2 4,8 200
БА8.226.314-11 1,6 200
БА8.226.314-12 2,0 200
БА8.226.314-13 2,5 200
БА8.226.314-14 3,0 5,3 200
БА8.226.314-15 3,6 5,8 200
М4
БА8.226.314-16 4,5 8,5 5,6 1,6 6,0 200
БА8.226.314-17 2,0 200
БА8.226.314-18 2,5 200
БА8.226.314-19 3,0 200
БА8.226.314-20 3,6 6,5 200
БА8.226.314-21 4,0 7,0 200
БА8.226.314-22 4,5 7,5 1000
М5
БА8.226.314-23 5,5 9,5 6,7 2,0 7,0 200
БА8.226.314-24 2,5 200
БА8.226.314-25 3,0 200
БА8.226.314-26 3,6 7,5 200
БА8.226.314-27 4,0 8,0 200
БА8.226.314-28 4,5 8,5 200
М6
БА8.226.314-29 6,5 11,0 7,5 2,5 8,0 200
БА8.226.314-30 3,0 200
БА8.226.314-31 3,6 200
БА8.226.314-32 4,0 200
БА8.226.314-33 4,5 9,0 200
БА8.226.314-34 5,0 9,5 200
М8
БА8.226.314-35 8,5 13,0 9,5 3,0 10,5 500
БА8.226.314-36 3,6 500
БА8.226.314-37 4,0 500
БА8.226.314-38 4,5 500
БА8.226.314-39 5,0 11,0 500

Обозначения:

d - метрическая резьба
d2 - внутренний диаметр юбки
D - внешний диаметр тела
D1 - внешний диаметр юбки
I - высота юбки (толщина листа заготовки)
L - общая высота бонки





Таблица соответствия  БА и ЮПИЯ

ОСТ 4Г 0.822.003

БА8.226.313

ЮПИЯ.713361.001

БА8.226.314

ЮПИЯ.713361.002

БА8.226.315

ЮПИЯ.713361.003

БА8.226.316

ЮПИЯ.713361.004

БА8.226.317

ЮПИЯ.713361.005

БА8.226.318

ЮПИЯ.715331.001

БА8.226.319

ЮПИЯ.715331.002

БА8.226.320

ЮПИЯ.715331.003

БА8.226.321

ЮПИЯ.715331.004

ОСТ 4Г 0.822.005

БА8.226.327

ЮПИЯ.713361.006

БА8.226.328

ЮПИЯ.713361.007

БА8.226.329

ЮПИЯ.713361.008

БА8.226.330

ЮПИЯ.713361.009

БА8.226.331

ЮПИЯ.713361.010

БА8.226.332

ЮПИЯ.713361.011

БА8.226.333

ЮПИЯ.713361.012

БА8.226.334

ЮПИЯ.713361.013

ОСТ 4Г 0.822.007

БА9.110.146

ЮПИЯ.713263.001

БА9.110.147

ЮПИЯ.713263.002

БА9.110.148

ЮПИЯ.713263.003

БА8.226.343

ЮПИЯ.713263.004

БА8.226.344

ЮПИЯ.713263.005

БА8.226.345

ЮПИЯ.713263.006
